椅子三维数字化


细节死角多,不易拼接的物体怎么办呢?

来给大家介绍的是一种新的拼接方式,也是市面上少有的拼接方式,这种拼接方式名字叫做框架点拼接。是通过在被扫描物体表面上无规律地贴满标志点,用我们的手持扫描仪大体粗略地将这些点全部扫描出来,生成一个点阵式的三维框架。然后通过我们的软件选择框架点拼接方式,系统地扫描这些已经建立好的点阵,来实现对被扫描物体的完整拼接。

这种拼接方式应用于细节较多,死角较多,不易扫描,不易拼接的物体,而这次我们扫描的这把椅子正好符合这个特点。



这图是古代的一把木制椅子,椅背纹路复杂,椅腿纤细修长,细节较多,死角也多,而且正反面也要拼接起来,所以我们选择了框架点的拼接方式,而这次选用的是我们手持系列扫描仪里面的HSCAN-W。




首先将椅子无规律地贴满反光标志点,椅子的正反面以及每一个角落都要贴上,贴点时间大概在10分钟左右。然后打开我们的软件,选择标志点拼接方式,快速扫描,将贴满的点全部扫描上,最后生成数据。



接着选择框架点拼接方式,把生成的文本文件导入进去,就会出现点阵框架图



开始扫描,这次就要精细地反复地扫

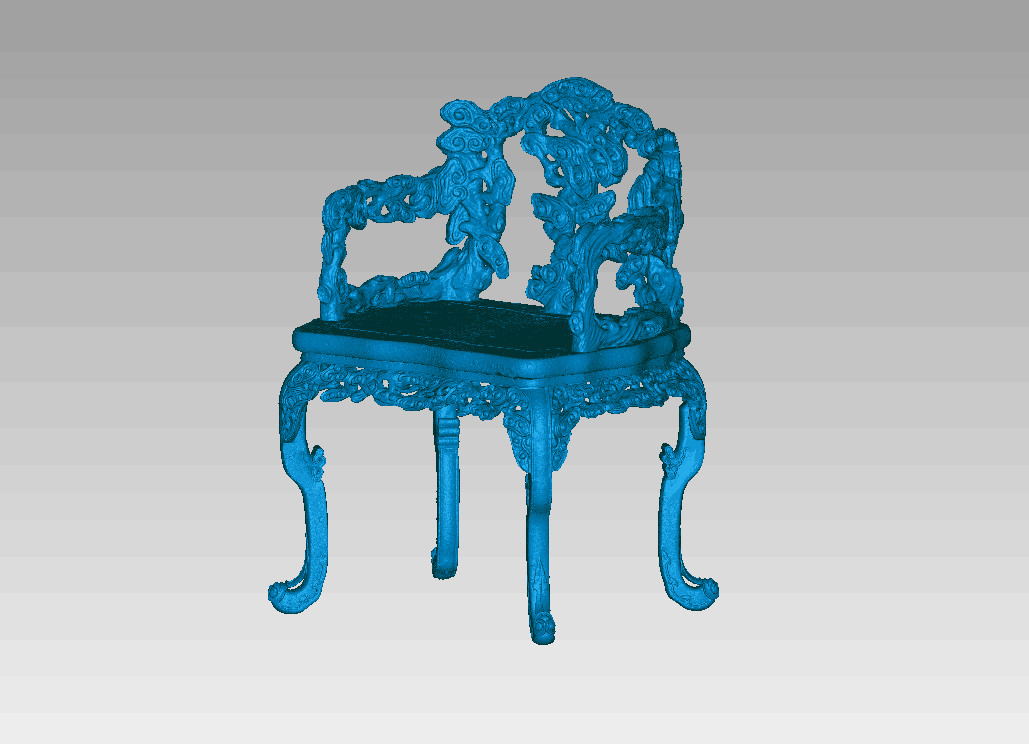

生成的数据无论是看细节还是看精度,都是非常不错的,耳听为虚,眼见为实,将扫描后生成的数据图片展示给大家,供大家欣赏。
